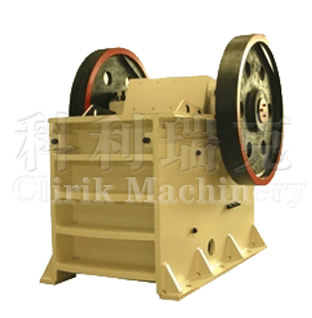

顎式破碎機


顎式破碎機結構

       顎式破碎機主要有機架、動顎、偏心軸、顎板、肘板等零部件組成，電動機通過三角皮帶轉動偏心軸，使動顎按已調整好的軌道進行運動，從而將破碎腔內的物料破碎。
　　機架系單個整體澆鋼結構，機架前壁上裝有用楔形螺栓緊固的固定顎板，在破碎腔左右的機架側壁上裝有邊護板，以防止機架側壁的磨損。
　　動顎為一成型鑄鋼件，正面裝有活動顎板，其上部借偏心軸與滾柱軸承懸掛在機架上，下部支承在肘板上，并與肘板成滾動接觸，在偏心軸兩端裝有飛輪和皮帶輪。
　　肘板的另一端支承于調整座上，并于軸承滾動接觸，肘板除對動顎起著支承作用外，在外來不能破碎的物料進入破碎腔內，本機載荷突增的情況下起著保險作用，即自身迅速斷裂，而保護其他機件不受損傷。
　　調整座安裝在機架兩側的滑槽內，并與調楔塊緊貼，當排料口需要進行調整時，用扳手將螺母右旋,調正楔塊當即上升，調正座隨之向前移動，排料口由大變小,反之由小變大。

顎式破碎機應用范圍

　　顎式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎。顎式破碎機(顎破)廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業(yè)。被破碎物料的高抗壓強度為320Mpa。


顎式破碎機的技術參數(shù)：
